Серия 70 Шаровые краны со штампованным корпусом (двухходовые)



Загрузить документацию

70-series.PDF

Основные характеристики
  • Герметичное уплотнение Dyna-Pak для работы как с вакуумом, так и высокими давлениями
  • Плаваюший шар обеспечивает контроль направления потока
  • Форма ручки индицирует поток и предотвращает случайное открытие крана
  • Запаянное соединение с фитингом для защиты от случайного демонтажа
  • Крепление на панели
Применение:
  • пробоотборные линии
  • испытательные стенды
  • аналитические лаборатории
Производитель: HOKE Inc., США

Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7015G4Y 414 бар нерж.сталь 316 1/4" Gyrolok -40°C +149°C 4,75
7015F4Y 414 бар нерж.сталь 316 1/4" внутр.NPT -40°C +149°C 6,35
7015G6Y 414 бар нерж.сталь 316 3/8" Gyrolok -40°C +149°C 6,35
7022G4B 103 бар Латунь 1/4" Gyrolok -18°C +177°C 4,75
7022F4B 103 бар латунь 1/4" внутр.NPT -18°C +177°C 6,35
7022G6B 103 бар латунь 3/8" Gyrolok -18°C +177°C 6,35
7022G2Y 103 бар нерж.сталь 316 1/8" Gyrolok -18°C +177°C 2,36
7022G4Y 103 бар нерж.сталь 316 1/4" Gyrolok -18°C +177°C 4,75
7022M4Y 103 бар нерж.сталь 316 1/4" наруж.NPT -18°C +177°C 6,35
7022F4Y 103 бар нерж.сталь 316 1/4" внутр.NPT -18°C +177°C 6,35
7022G6Y 103 бар нерж.сталь 316 3/8" Gyrolok -18°C +177°C 6,35
7022G4M 103 бар Монель 1/4" Gyrolok -18°C +177°C 4,75
7022F4M 103 бар Монель 1/4" внутр.NPT -18°C +177°C 6,35
7015H4Y 414 бар нерж.сталь 316 1/4" наруж. NPT, 1/4" Gyrolok -40°C +149°C 4,75
7015L4Y 414 бар нерж.сталь 316 1/4" наруж. NPT, 1/4" внутр. NPT -40°C +149°C 6,35
7022L4B 103 бар Латунь 1/4" наруж. NPT, 1/4" внутр. NPT -18°C +177°C 6,35
7022H4Y 103 бар нерж.сталь 316 1/4" наруж. NPT, 1/4" Gyrolok -18°C +177°C 4,75
7022L4Y 103 бар нерж.сталь 316 1/4" наруж. NPT, 1/4" внутр. NPT -18°C +177°C 6,35
7022G6M 103 бар Монель 3/8" Gyrolok -18°C +177°C 6,35
7092F8B 138 бар Латунь 1/2" внутр.NPT -29°C +177°C 9,5
7092G8B 138 бар Латунь 1/2" Gyrolok -29°C +177°C 9,5
7092F6Y 138 бар нерж.сталь 316 3/8" внутр.NPT -29°C +177°C 9,5
7092F8Y 138 бар нерж.сталь 316 1/2" внутр.NPT -29°C +177°C 9,5
7092G8Y 138 бар нерж.сталь 316 1/2" Gyrolok -29°C +177°C 9,5
7092F6M 138 бар Монель 3/8" внутр.NPT -29°C +177°C 9,5
7092F8M 138 бар Монель 1/2" внутр.NPT -29°C +177°C 9,5
7092G8M 138 бар Монель 1/2" Gyrolok -29°C +177°C 9,5
7093F6Y 345 бар нерж.сталь 316 3/8" внутр.NPT -29°C +177°C 9,5
7093F8Y 345 бар нерж.сталь 316 1/2" внутр.NPT -29°C +177°C 9,5
7093G8Y 345 бар нерж.сталь 316 1/2" Gyrolok -29°C +177°C 9,5
7093F6M 345 бар Монель 3/8" внутр.NPT -29°C +177°C 9,5
7093F8M 345 бар Монель 1/2" внутр.NPT -29°C +177°C 9,5
7093G8M 345 бар Монель 1/2" Gyrolok -29°C +177°C 9,5

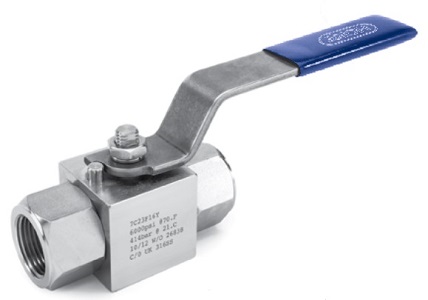

Серия 7C Шаровые краны промышленного назначения



Загрузить документацию

HOKE-7C-Series.pdf


Серия 71 Шаровые краны со штампованным корпусом



Загрузить документацию

71-series.PDF


Основные характеристики:

  • Шаровый кран ду от 2,4мм до 6,4мм
  • Герметичное уплотнение Dyna-Pak для работы как с вакуумом, так и высокими давлениями
  • Капсюлированные седла
  • Большой рабочий цикл
  • Микрополировка шара
  • Форма ручки индицирует поток и предотвращает случайное                  открытие крана
  • Крепление на панели

Применение:

  • Высокие давления и температуры
  • Коррозионные среды

Опции (при выборе обращайтесь к нашим специалистам):

  • Варианты исполнения материалов
  • Варианты исполнения рукоятки
  • Защита от несанкционированного доступа
  • Крепление на панели
  • Очистка для использования с кислородом
  • Тест на герметичность по гелию

Производитель: HOKE Inc., США


Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур
7155G2Y 414 бар нерж.сталь 316 1/8" Gyrolok -18°C +149°C
7155F2Y 414 бар нерж.сталь 316 1/8" внутр.NPT -18°C +149°C
7115F2Y 414 бар нерж.сталь 316 1/8" внутр.NPT -18°C +149°C
7155G4Y 414 бар нерж.сталь 316 1/4" Gyrolok -18°C +149°C
7155G4B 207 бар Латунь 1/4" Gyrolok -18°C +149°C
7115G4B 207 бар Латунь 1/4" Gyrolok -18°C +149°C
7115G4Y 414 бар нерж.сталь 316 1/4" Gyrolok -18°C +149°C
7115G4M 414 бар Монель 1/4" Gyrolok -18°C +149°C
7115H4Y 414 бар нерж.сталь 316 1/4" наруж.NPT -18°C +149°C
7115L4Y 414 бар нерж.сталь 316 1/4" наруж.NPT -18°C +149°C
7115F4Y 414 бар нерж.сталь 316 1/4" внутр.NPT -18°C +149°C
7115F4B 207 бар Латунь 1/4" внутр.NPT -18°C +149°C
7115F4M 414 бар Монель 1/4" внутр.NPT -18°C +149°C
7155G3Y/MM 414 бар нерж.сталь 316 3mm Gyrolok -18°C +149°C
7155G6Y/MM 414 бар нерж.сталь 316 6mm Gyrolok -18°C +149°C
7115G6Y/MM 414 бар нерж.сталь 316 6mm Gyrolok -18°C +149°C
7115G8Y/MM 414 бар нерж.сталь 316 8mm Gyrolok -18°C +149°C
7115G10Y/MM 414 бар нерж.сталь 316 10mm Gyrolok -18°C +149°C
7188G4Y 138 бар нерж.сталь 316 1/4" Gyrolok -29°C +218°C
7188F4Y 138 бар нерж.сталь 316 1/4" внутр.NPT -29°C +218°C
7188G6Y 138 бар нерж.сталь 316 3/8" Gyrolok -29°C +218°C
7188G8Y 138 бар нерж.сталь 316 1/2" Gyrolok -29°C +218°C
7142G2Y 103 бар нерж.сталь 316 1/8" Gyrolok -40°C +176°C
7142G4Y 103 бар нерж.сталь 316 1/4" Gyrolok -40°C +176°C
7142G4B 103 бар Латунь 1/4" Gyrolok -40°C +176°C
7122G4B 103 бар Латунь 1/4" Gyrolok -40°C +176°C
7122G4Y 103 бар нерж.сталь 316 1/4" Gyrolok -40°C +176°C
7122G4M 103 бар Монель 1/4" Gyrolok -40°C +176°C
7122H4Y 103 бар нерж.сталь 316 1/4" наруж.NPT -40°C +176°C
7122H46Y 103 бар нерж.сталь 316 1/4" наруж.NPT -40°C +176°C
7122M4Y 103 бар нерж.сталь 316 1/4" наруж.NPT -40°C +176°C
7122L4Y 103 бар нерж.сталь 316 1/4" наруж.NPT -40°C +176°C
7122F4Y 103 бар нерж.сталь 316 1/4" внутр.NPT -40°C +176°C
7122F4B 103 бар Латунь 1/4" внутр.NPT -40°C +176°C
7122F4M 103 бар Монель 1/4" внутр.NPT -40°C +176°C
7122G6Y 103 бар нерж.сталь 316 3/8" Gyrolok -40°C +176°C
7142G3Y/MM 103 бар нерж.сталь 316 3mm Gyrolok -40°C +176°C
7122G6Y/MM 103 бар нерж.сталь 316 6mm Gyrolok -40°C +176°C
7122G8Y/MM 103 бар нерж.сталь 316 8mm Gyrolok -40°C +176°C
7122G10Y/MM 103 бар нерж.сталь 316 10mm Gyrolok -40°C +176°C
Серия 72 Шаровые краны Rotoball



Загрузить документацию

72-series.PDF

Основные характеристики:
  • Шаровый кран ду 9,5мм
  • Выбор уплотнительных колец из Viton® или прокладок из PTFE для увеличения стойкости к коррозионным средам и температуре
  • Сдвоенные седла обеспечивают герметичный поток в двух направлениях
  • Выбор нейлоновой овальной или металлической ручки
  • Форма ручки индицирует поток и предотвращает случайное открывание
  • Плунжер, стойкий к выбросу среды
Применение:
  • Стенды для гидравлических испытаний
  • Управление шламами (суспензиями)
  • пилотные установки
  • Пневматические системы
Производитель: HOKE Inc., США

Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур
7222F6Y 138 бар нерж.сталь 316 3/8" внутр.NPT -29°C +177°C
7222F8Y 138 бар нерж.сталь 316 1/2" внутр.NPT -29°C +177°C
7222F8B 138 бар Латунь 1/2" внутр.NPT -29°C +177°C
7222F8M 138 бар Монель 1/2" внутр.NPT -29°C +177°C
7222G8Y 138 бар нерж.сталь 316 1/2" Gyrolok -29°C +177°C
7222G8B 138 бар Латунь 1/2" Gyrolok -29°C +177°C
7222G8M 138 бар Монель 1/2" Gyrolok -29°C +177°C
7222G12YMM 138 бар нерж.сталь 316 12mm Gyrolok -29°C +177°C
7223F6Y 345 бар нерж.сталь 316 3/8" внутр.NPT -29°C +177°C
7223F8Y 345 бар нерж.сталь 316 1/2" внутр.NPT 29°C +177°C
7223G8Y 345 бар нерж.сталь 316 1/2" Gyrolok 29°C +177°C
7223G12YMM 345 бар нерж.сталь 316 12mm Gyrolok -29°C +177°C
Серия 7223D Шаровые краны с большим рабочим циклом



Загрузить документацию

Серия 7223d.pdf

Основные характеристики:
  • Стойкий к выбросу плунжер для дополнительной безопасности
  • Большой выбор уплотнений для удовлетворения разнообразных требований
  • Уплотнение типа Delta Stem Seal для увеличения рабочего цикла и сокращения затрат на обслуживание
  • Форма ручки индицирует поток и предотвращает случайное открытие крана
  • Сдвоенные седла обеспечивают поток в двух направлениях
Применение:
  • Работа с водородом и сжиженным природным газом (заправочные станции, транспорт)
  • Испытательные стенды
  • Пилотные установки

Опции (при выборе обращайтесь к нашим специалистам):

  • Варианты материалов исполнения
  • Варианты исполнения рукоятки
  • Защита от несанкционированного доступа
  • Варианты исполнения концевых фитингов
  • Крепление на панели
  • Комплектация приводом
  • Очистка для использования с кислородом
  • Тест на герметичность по гелию
Производитель: HOKE Inc., США

Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7223F6YD50 345 бар нерж.сталь 316 3/8" внутр.NPT -54°C +204°C 9,35
7223G8YD50 345 бар нерж.сталь 316 1/2" Gyrolok -54°C +204°C 9,35
7223F12YD 345 бар нерж.сталь 316 12mm Gyrolok -54°C +204°C 9,35
Серии DL/TL Шаровые краны с высоким производительным циклом и нулевой протечкой



Загрузить документацию

Серии DL-TL.pdf


  • Основные характеристики:

    • Уплотнение штока типа Delta Stem Seal (DL) или Spring Loaded Teflon Seal (TL) обеспечивают высокий срок службы (свыше 100.000 циклов)
    • Поджатые седла компенсируют износ и изменения температуры с нулевой протечкой
    • Статически заземленный шток предотвращает электрический разряд (повышенная безопасность)
    • Крепление на панели
    • Комплектация приводом как опция

    Применение:

    • Технологические линии жидкостей и газов
    • Газовые стенды высокого или низкого давления
    • Системы отбора проб

    Опции (при выборе обращайтесь к нашим специалистам):

    • Варианты материалов исполнения
    • Варианты исполнения рукоятки
    • Защита от несанкционированного доступа
    • Варианты исполнения концевых фитингов
    • Крепление на панели
    • Комплектация приводом

    Производитель: HOKE Inc., США


Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7115G4YDL 414 бар нерж.сталь 316 1/4" Gyrolok -40°C +177°C 4,75
7115G8YDL 414 бар нерж.сталь 316 1/2" Gyrolok -40°C +177°C
7115Z6YDL 414 бар нерж.сталь 316 6mm Gyrolok -40°C +177°C 3,96
7115Z8YDL 414 бар нерж.сталь 316 8mm Gyrolok -40°C +177°C 5,94
7115Z10YDL 414 бар нерж.сталь 316 10mm Gyrolok -40°C +177°C 6,35
7015G4YDL 414 бар нерж.сталь 316 1/4" Gyrolok -40°C +177°C 4,75
7015G8YDL 414 бар нерж.сталь 316 1/2" Gyrolok -40°C +177°C
7015Z6YDL 414 бар нерж.сталь 316 8mm Gyrolok -40°C +177°C 5,94
7015Z10YDL 414 бар нерж.сталь 316 10mm Gyrolok -40°C +177°C 6,35
7115F4YDL 414 бар нерж.сталь 316 1/4" внутр.NPT -40°C +177°C 6,35
7015Z8YDL 414 бар нерж.сталь 316 8mm Gyrolok -40°C +177°C 5,94
Серия 7G Шаровые краны для мультинаправленных потоков



Загрузить документацию

7g-series.PDF

Основные характеристики:
  • Плавающий шар использует давление системы для лучшего уплотнения
  • Крепление на панели для всех моделей, кроме моделей с присоединениями 1/2" и 18мм
  • Уплотнение Dyna-Pak обеспечивают нулевую утечку и низкий крутящий момент при вакууме и высоких давлениях
  • Мультинаправленный поток на всем диапазоне рабочих давлений
  • Визуальная индикация потока, возможность выбора формы рукоятки
Применение:
  • гидравлические испытательные стенды
  • испытательные стенды высоких давлений
  • работа с вязкими средами
  • применение с газами и жидкостями
  • пилотные установки на перерабатывающих и химических производствах
  • измерительное и регулирующее оборудование
Производитель: HOKE Inc., США

Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7G2210F4Y 207 бар нерж.сталь 316 1/4" внутр.NPT -29°C +232°C 8,0
7G2210F6Y 207 бар нерж.сталь 316 3/8" внутр.NPT -29°C +232°C 8,0
7G2210F8Y 207 бар нерж.сталь 316 1/2" внутр.NPT -29°C +232°C 8,0
7G2210G6YMM 207 бар нерж.сталь 316 6mm Gyrolok -29°C +232°C 4,0
7G2210G8YMM 207 бар нерж.сталь 316 8mm Gyrolok -29°C +232°C 8,0
7G2210G10YMM 207 бар нерж.сталь 316 10mm Gyrolok -29°C +232°C 8,0
7G2210G12YMM 207 бар нерж.сталь 316 12mm Gyrolok -29°C +232°C 8,0
7G2210G18YMM 207 бар нерж.сталь 316 18mm Gyrolok -29°C +232°C 8,0
Серия 7 Шаровые краны трех-составные, сборно-разборные (двухходовые)



Загрузить документацию

Серия 7.pdf

Основные характеристики:
  • Шаровые краны HOKE dy 22,4мм трехсоставные
  • Самоуплотняющийся шток компенсирует изменения температуры и давления с нулевой протечкой при более чем 50.000 циклах
  • Поджатые седла обеспечивают нулевую утечку и длительный срок службы
  • Безопасный, стойкий к выбросу и заземленный плунжер предотвращает появление статического разряда
  • Визуальная индикация потока, возможность выбора цвета и формы рукоятки
  • Герметичные седла и уплотнения расширяют диапазон рабочих давлений
  • Возможность использования дистанционных приводов различных типов

Применение:
  • Химические процессы
  • Переработка нефти
  • Распределение газа
  • Системы отбора проб
  • Работа с паром
  • Работа с хлором
Производитель: HOKE Inc., США

Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7D2GG04G04YKS20V 172 бар нерж.сталь 316 1/4" Gyrolok -29°C +232°C 4,8
7D2GG02G02YKS20V 172 бар нерж.сталь 316 1/8" Gyrolok -29°C +232°C 2,3
7D2GZ06Z06YKS20V 172 бар нерж.сталь 316 6mm Gyrolok -29°C +232°C 4,06
7D2GZ08Z08YKS20V 172 бар нерж.сталь 316 8mm Gyrolok -29°C +232°C 5,6
7D2GZ10Z10YKS20V 172 бар нерж.сталь 316 10mm Gyrolok -29°C +232°C 7,1
7D2GF04F04YKS20V 172 бар нерж.сталь 316 1/4" внутр.NPT -29°C +232°C 7,1
7E2GG08G08YKS20V 172 бар нерж.сталь 316 1/2" Gyrolok -29°C +232°C 10,7
7E2GG10G10YKS20V 172 бар нерж.сталь 316 5/8" Gyrolok -29°C +232°C
7E2GG12G12YKS20V 172 бар нерж.сталь 316 3/4" Gyrolok -29°C +232°C 12,7
7E2GS16S16YKS20V 172 бар нерж.сталь 316 1" приварка в стык -29°C +232°C 22,4
7E2GZ12Z12YKS20V 172 бар нерж.сталь 316 12mm Gyrolok -29°C +232°C 9,9
7E2GZ16Z16YKS20V 172 бар нерж.сталь 316 16mm Gyrolok -29°C +232°C
7E2GZ18Z18YKS20V 172 бар нерж.сталь 316 18mm Gyrolok -29°C +232°C 12,7
Серия 7500 Шаровые краны промышленного назначения двухсоставные



Загрузить документацию

Серия 7500.pdf


Основные характеристики серии:

  • Исполнение из нержавеющей стали
  • Седла из TFE увеличивают срок службы крана
  • Резьбовые присоединения NPT от 1/4" до 2"
  • Плунжер, устойчивый к выбросы среды
  • Монтажная скоба для крепления
  • Рукоятка крана предусматривает возможность блокировки

Применение:

  • Для систем низкого давления (до 138 бар) и некритичных рабочих условий

Производитель: HOKE Inc., США


Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7510F4Y 138 бар нерж.сталь 316 1/4" внутр.NPT -29°C +232°C 9,4
7510F6Y 138 бар нерж.сталь 316 3/8" внутр.NPT -29°C +232°C 9,4
7510F8Y 138 бар нерж.сталь 316 1/2" внутр.NPT -29°C +232°C 12,45
7510F12Y 138 бар нерж.сталь 316 3/4" внутр.NPT -29°C +232°C 15
7510F16Y 138 бар нерж.сталь 316 1" внутр.NPT -29°C +232°C 20
7510F20Y 138 бар нерж.сталь 316 11/4" внутр.NPT -29°C +232°C 25
7510F24Y 138 бар нерж.сталь 316 11/2" внутр.NPT -29°C +232°C 32
7510F32Y 138 бар нерж.сталь 316 2" внутр.NPT -29°C +232°C 38
Серия 7500 Шаровые краны промышленного назначения трехсоставные



Загрузить документацию

Серия 7500.pdf


Основные характеристики серии:

  • Шаровые краны HOKE общепромышленного применения
  • Трехсоставное исполнение для удобства обслуживания крана
    (без необходимости демонтажа)
  • Исполнение из нержавеющей стали
  • Конструкция седел и шара для выравнивания давления внутри крана
  • Седла из TFE увеличивают срок службы крана
  • Присоединения Gyrolok или резьба NPT от 1/4" до 1"
  • Плунжер, устойчивый к выбросы среды
  • Рукоятка крана предусматривает возможность блокировки
  • Полностью инкапсюлированные болты для защиты от воздействия окружающей среды

Применение:

  • Для систем низкого давления (до 207 бар) и некритичных рабочих условий

Опции (при выборе обращайтесь к нашим специалистам):

  • Овальная рукоятка

Производитель: HOKE Inc., США


Наименование Максимальное рабочее давление Материал Присоединительные размеры Рабочий диапазон температур Условный проход, dy
7520F4Y 207 бар нерж.сталь 316 1/4" внутр.NPT -29°C +246°C 11
7520F6Y 207 бар нерж.сталь 316 3/8" внутр.NPT -29°C +246°C 12,45
7530G8Y 207 бар нерж.сталь 316 1/2" Gyrolok -29°C +246°C 15
7520F12Y 138 бар нерж.сталь 316 3/4" внутр.NPT -29°C +246°C 15
7520F16Y 138 бар нерж.сталь 316 1" внутр.NPT -29°C +246°C 25
7530G4Y 207 бар нерж.сталь 316 1/4" Gyrolok -29°C +246°C 6,35
7530G6Y 207 бар нерж.сталь 316 3/8" Gyrolok -29°C +246°C 9,5
7530G12Y 138 бар нерж.сталь 316 3/4" Gyrolok -29°C +246°C 19
7530G16Y 138 бар нерж.сталь 316 1" Gyrolok -29°C +246°C 25
7520F8Y 207 бар нерж.сталь 316 1/2" внутр.NPT -29°C +246°C 14,99
