Главная страницаПродукцияОдноступенчатые регуляторы давления
Серия PR-1 Универсальный регулятор давления



Загрузить документацию

Регуляторы давления серии pr1.pdf


Общая информация:  купить регулятор давления

Универсальная серия регуляторов давления
PR1 отвечает требованиям  большого разнообразия применений. Регуляторы данной серии обеспечивают высокую точность регулирования давления среды при малых и средних расходах, применимы как в газовых, так и в жидкостных системах. Регуляторы исполняются из нержавеющей стали 316L. Полировка внутренних поверхностей менее 25RA и электрополировка мембраны гарантируют наименьшую степень загрязнения и, соответственно, наименьшую степень загрязнения среды, а также простоту очистки регуляторов. Серия выпускается в большом количестве модификаций: 5 видов применимых уплотнений, 3 размера Ду, 7 диапазонов выходных давлений, различные исполнения мембран - что еще раз подчеркивает универсальность данной серии.
Принцип действия регулятора

Особенности и преимущества:

  • Регулятор давления газа прямого действия
  • Для газовых и жидкостных систем
  • Высокая герметичность при закрытии
  • Стальная крышка и регулировочный винт для лучшей устойчивости окружающей среде
  • 20-микронный фильтр на входе
  • Рабочие температуры от -40°С до +260°С
  • Давление на входе до 414 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34, 0-51.7 бар
  • Коэффициент Cv = 0.06 (станд.) Расчет коэфф. Cv

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 1/8" FNPT, 3/8" FNPT
  • Возможность исполнения из монеля и хастеллоя
  • Коэффициенты пропускной способности CV = 0.025, 0.2, 0.5
  • Особый тип мембран для вакуумных систем, для использования с водой
  • Клапан сброса давления
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия 1 3/8”)
  • Скоба для крепления на основании
  • Защита от несанкционированного доступа

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR1-1F11A3C111 248 0-0,69 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3D111 248 0-1,7 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3E111 248 0-3,4 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3G111 248 0-6,9 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3I111 248 0-17 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3J111 248 0-34 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11A3W111 248 0-51,7 от -40°С до +66°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3C111 414 0-0,69 от -40°С до +80°С 0,6 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3D111 414 0-1,7 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3G111 414 0-6,9 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3I111 414 0-17 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3J111 414 0-34 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3E111 414 0-3,4 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11H3W111 414 0-51,7 от -40°С до +80°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3D118 414 0-1,7 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3C118 414 0-0,69 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3E118 414 0-3,4 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3G118 414 0-6,9 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3I118 414 0-17 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3J118 414 0-34 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
PR1-1F11Q3W118 414 0-51,7 от -40°С до +260°С 0,06 нерж.сталь 1/4" FNPT (4 порта: вход, выход, манометры)
Серия PR-2 Регулятор давления из латуни



Загрузить документацию

Регуляторы давления серии pr2.pdf


Общая информация:

Регуляторы давления серии PR2 исполняются из латуни (сплав 360) и являются экономичной вариацией серии PR1. Предназначены для газовых некоррозивных систем высоких давлений. Могут использоваться в качестве баллонных редукторов с максимальным давлением до 248бар. При этом данная серия настолько экономична, что получила широкую популярность также в системах малых давлений, например пневматических.
Принцип действия регулятора

Особенности и преимущества:

  • Регулятор давления прямого действия
  • Для газовых и жидкостных систем
  • Мембрана из нержавеющей стали, электрополировка (менее 25Ra)
  • Высокая герметичность при закрытии
  • 20-микронный фильтр на входе
  • Рабочие температуры от -40°С до +80°С
  • Давление на входе до 248 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34, 0-51.7 бар
  • Коэффициенты Cv = 0.06 (станд.) Расчет коэфф. Cv

Опции (при выборе обращайтесь к нашим специалистам):

  • Хромирование корпуса
  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 1/8” FNPT, 3/8” FNPT
  • Коэффициенты Cv = 0.025, 0.2, 0.5
  • Различные типы уплотнений
  • Особый тип мембран для вакуумных или жидкостных систем
  • Клапан сброса давления
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия 1 3/8”)
  • Защита от несанкционированного доступа
  • Хромированная, никелированная ручка

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR2-2F11A3C111 248 0-0,69 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
PR2-2F11A3D111 248 0-1,7 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
PR2-2F11A3E111 248 0-3,4 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
PR2-2F11A3G111 248 0-6,9 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
PR2-2F11A3I111 248 0-17 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
PR2-2F11A3J111 248 0-34 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
PR2-2F11A3W111 248 0-51,7 от -40°С до +66°С 0,06 латунь 1/4" FNPT (4 порта: вход, выход, манометры)
Серия CPR-1 Компактный регулятор давления универсальный



Загрузить документацию

Регуляторы давления серии cpr1.pdf


Общая информация:

Аналог серии PR1 в компактном исполнении, обладает всеми функциями регуляторов давления серии PR1, обеспечивая контроль давления в условиях, где требуется небольшой размер и малый внутренний объем.

Особенности и преимущества:

  • Внутренний объем не более 4 куб.см
  • Для газовых и жидкостных систем
  • Высокая герметичность при закрытии
  • Корпус и мембрана из нержавеющей стали
  • 40-микронный фильтр на входе
  • Рабочие температуры от -40°С до +260°С
  • Давление на входе до 414 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34, 0-51.7 бар
  • Коэффициенты Cv = 0.06 (станд.)
  • Присоединительные размеры 1/8” FNPT

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Коэффициенты Cv = 0.025, 0.2
  • Клапан сброса давления
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия 1 3/8”)
  • Защита от несанкционированного доступа
  • Выбор типа ручки регулятора

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
CPR1-1F01A3A111 248 0,07-2,07 абс.шк. от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3С111 248 0-0,69 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3D111 248 0-1,7 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3Е111 248 0-3,4 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3G111 248 0-6,9 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3I111 248 0-17 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3J111 248 0-34 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR1-1F01A3W111 248 0-51,7 от -40°С до +66°С 0,06 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
Серия PR-5 Регулятор давления с высокой пропускной способностью



Загрузить документацию

Регуляторы давления серии pr5.pdf


Общая информация:

Регуляторы давления серии PR5 разработаны специально для обеспечения высокой точности регулирования давления среды при высоких расходах, предназначена как для газовых так и жидкостных системам. Регуляторы данной серии обеспечивают высокие рабочие характеристики не только при больших расходах, но и при сравнительно малых, до нескольких литров в час. Серия PR5 является вариацией популярной серии PR1 и для удобства пользователя имеет такие же габаритные размеры, что позволяет легко взаимозаменять изделия при увеличении расходов среды.

Особенности и преимущества:

  • Высокая пропускная способность при компактных размерах
  • Минимальный перепад давления при увеличении расходов
  • Высокая герметичность при закрытии
  • Стальная крышка и регулировочный винт в изделиях из нержавеющей стали
  • 20-микронный фильтр на входе
  • Рабочие температуры до +204°С
  • Давление на входе до 20,7 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17 бар
  • Коэффициент Cv = 0,2
  • Материалы изготовления:

    o        корпус - нерж.сталь 316L, латунь, монель, хастеллой С

    o        уплотнения - Teflon, Viton, Kalrez, Buna и EPR

    o        мембрана из Teflon/Viton для изделий до 3.4 бар

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации и размеры присоединительных портов
  • Выбор материала изготовления корпуса и уплотнений
  • Особый тип мембран для вакуумных или жидкостных систем
  • Сброс давления
  • Крепление на панели
  • Защита от несанкционированного доступа
  • Выбор типа рукоятки
Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR5-1F11D5C111 20,7 0-0,69 от -35°С до +204°С 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR5-1F11D5D111 20,7 0-1,7 от -35°С до +204°С 0,2 нерж.сталь 316 1/4" (4 порта: вход, выход, манометры)
PR5-1F11D5E111 20,7 0-3,4 от -35°С до +204°С 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR5-1F11D5G111 20,7 0-6,9 от -35°С до +204°С 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR5-1F11D5I111 20,7 0-17 от -35°С до +204°С 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
Серия СPR-5 Компактный регулятор давления с высокой пропускной способностью



Загрузить документацию

Регуляторы давления серии cpr5.pdf


Общая информация:

Аналог серии
PR5 в компактном исполнении, обладает всеми функциями регуляторов давления серии PR5, обеспечивая точный контроль давления при больших расходах в условиях, где требуется небольшой размер и малый внутренний объем. Регуляторы данной серии обеспечивают высокие рабочие характеристики не только при больших расходах, но и при сравнительно малых, до нескольких литров в час. Серия СPR5 является вариацией популярной серии СPR1 и для удобства пользователя имеет такие же габаритные размеры, что позволяет легко взаимозаменять изделия при увеличении расходов среды.

Особенности и преимущества:

  • Внутренний объем не более 4 куб.см
  • Для газовых и жидкостных систем
  • Высокая герметичность при закрытии
  • Корпус и мембрана из нержавеющей стали, электрополировка внутренних поверхностей
  • 40-микронный фильтр на входе
  • Рабочие температуры до +204°С
  • Давление на входе до 20,7 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17 бар
  • Коэффициент Cv = 0.2
  • Присоединительные размеры 1/8” FNPT

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Выбор материала уплотнений
  • Клапан сброса давления
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия 1 3/8”)
  • Защита от несанкционированного доступа
  • Выбор типа ручки регулятора

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
CPR5-1F01D5C111 20,7 0-0,69 от -40°С до +204°С 0,2 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR5-1F01D5D111 20,7 0-1,7 от -40°С до +204°С 0,2 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR5-1F01D5E111 20,7 0-3,4 от -40°С до +204°С 0,2 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR5-1F01D5G111 20,7 0-6,9 от -40°С до +204°С 0,2 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
CPR5-1F01D5I111 20,7 0-17 от -40°С до +204°С 0,2 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
Серия MR Миниатюрный регулятор давления



Загрузить документацию

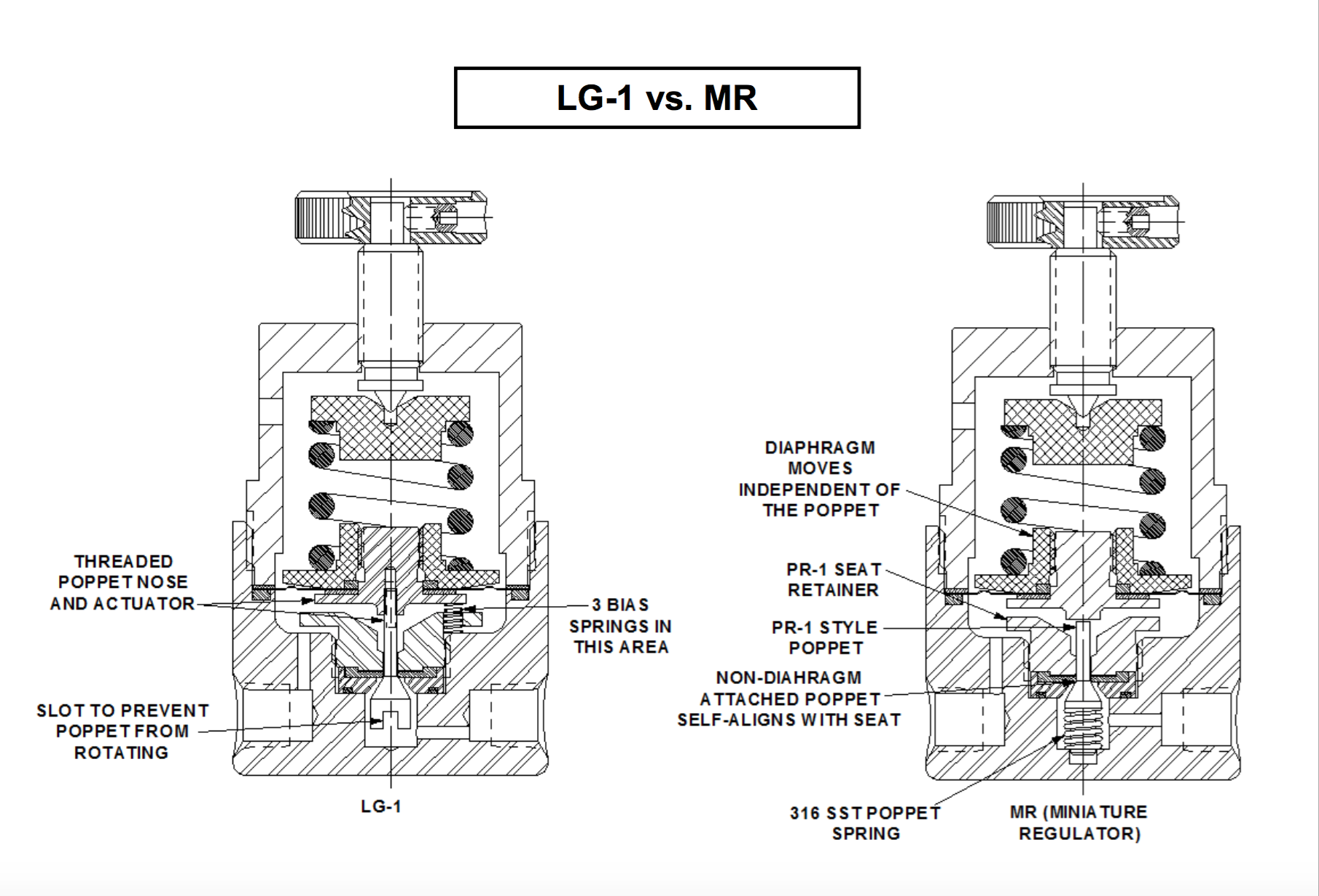

конструктивные различия серий LG-1 и MR.png
Схема присоединительных портов_Серия MR.pdf


Общая информация:

Серия MR (с ноября 2015 заменила серию ультракомпактных регуляторов давления LG-1) обладает большинством характеристик зарекомендовавших себя серий PR-1 и CPR-1.  Варианты исполнения крепления предлагают проектному инженеру максимальную гибкость при разработке систем. Благодаря малому внутреннему объему (менее 2,7см3) регуляторы данной серии отлично подходят для процессов, требующих коротких циклов продувки. Стандартные характеристики позволяют использовать регуляторы в широком диапазоне применений, включая коррозионные среды и высокие температуры, а дополнительные опции делают данную серию практически универсальной. Точность регуляторов - 0,2% от значения отклонения входящего давления. Компактный размер и точность регулирования делают данную серию практически незаменимой для аналитических процессов.

Особенности и преимущества:

  • Внутренний объем не более 2,7 куб.см
  • Для газовых и жидкостных систем
  • Высокая герметичность при закрытии
  • Электрополировка корпуса, обработка поверхности мембраны менее 25RA
  • 40-микронный фильтр на входе
  • Рабочие температуры от -40°С до +260°С
  • Давление на входе до 414 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17, 0-34 бар
  • Коэффициенты Cv = 0.025 (станд.), 0.06
  • Присоединительные размеры 1/8” FNPT (все порты), 1/16” FNPT (все порты) или вход 1/8” FNPT + выход 1/16” FNPT

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов (в т.ч. на панели)
  • Комплектация манометрами
  • Крепление на панели, крепление на поверхности
  • различные материалы мембран и уплотнений
  • Выбор типа ручки регулятора

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
MR1-1A01ACC111 414 0-0,69 от -40°С до +76°С 0,025 нерж.сталь 316 1/8" FNPT (2 порта: вход, выход)
MR1-1A01ACD111 414 0-1,7 от -40°С до +76°С 0,025 нерж.сталь 316 1/8" FNPT (2 порта: вход, выход)
MR1-1A01ACE111 414 0-3,45 от -40°С до +76°С 0,025 нерж.сталь 316 1/8" FNPT (2 порта: вход, выход)
MR1-1A01ACG111 414 0-6,9 от -40°С до +76°С 0,025 нерж.сталь 316 1/8" FNPT (2 порта: вход, выход)
MR1-1A01ACI112 414 0-17,25 от -40°С до +76°С 0,025 нерж.сталь 316 1/8" FNPT (2 порта: вход, выход)
MR1-1A01ACJ112 414 0-34,5 от -40°С до +76°С 0,025 нерж.сталь 316 1/8" FNPT (2 порта: вход, выход)
Серия PR-7 Регулятор давления с ультравысокой пропускной способностью



Загрузить документацию

Регуляторы давления серии pr7.pdf


Общая информация:

Регуляторы давления серии PR7 разработаны специально для применений, когда при работе с большими расходами сред требуется сохранить компактность размеров регулятора. Регуляторы данной серии способны пропускать газообразный водород до 1000 литров в минуту без проблем, связанных с резонансом, что было бы типично для большинства подобных регуляторов. Основным назначением серии
PR7 являются газовые системы с малыми входными и небольшими дифференциальными давлениями, при этом она способна выдерживать входные давления до 248 бар. Характеристики регулятора делают его идеальным для установки в качестве первичного источника давления для регуляторов, установленных ниже по потоку.

Особенности и преимущества:

  • Ультравысокая пропускная способность при компактных размерах
  • Минимальный перепад давления при увеличении расходов
  • Отсутствие резонанса при работе с большими потоками водорода
  • Высокая герметичность при закрытии
  • Стальная крышка
  • Рабочие температуры до +121°С
  • Давление на входе до 248 бар
  • Регулируемое давление на выходе в диапазонах  0-0.069, 0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-10.4, 0-17, 0-34 бар
  • Коэффициент Cv = 1,1

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации и размеры присоединительных портов
  • Выбор материала изготовления корпуса и уплотнений
  • Клапан сброса давления
  • Комплектация манометрами
  • Крепление на панели
  • Защита от несанкционированного доступа
  • Выбор типа рукоятки

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR7-1F11Q8C111 248 0-0,69 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8D111 248 0-1,7 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8E111 248 0-3,4 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8G111 248 0-6,9 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8I111 248 0-17 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8J111 248 0-34 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8S111 248 0-0,069 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7-1F11Q8R111 248 0-10,35 от -40°С до +121°С 1,1 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
Серия PR-7LF Высокочувствительный регулятор давления



Загрузить документацию

Регуляторы давления серии pr7lf.pdf


Общая информация:

Регуляторы давления серии PR7
LF предназначены для обеспечения высокой точности контроля низких выходных давлений. Объединяют в себе мембрану с увеличенной поверхностью серии PR7 и седло для низких расходов серии PR1.

Особенности и преимущества:

  • Регулирование низких давлений
  • Точность установки давлений
  • 20-микронный фильтр на входе
  • Рабочие температуры от -40°С до +121°С
  • Давление на входе до 248 бар
  • Регулируемое давление на выходе в диапазонах  0-0.4, 0-1.7, 0-3.4, 0-5.1, 0-8.6, 0-17 бар
  • Коэффициент Cv = 0.6 (станд.)

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Выбор материала изготовления корпуса и уплотнений
  • Варианты коэффициента Cv = 0.025, 0.2, 0.5
  • Клапан сброса давления
  • Комплектация манометрами
  • Крепление на панели
  • Защита от несанкционированного доступа
  • Выбор типа рукоятки

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR7L-1F11A3B111 248 0-0,4 от -40°С до +121°С 0,06 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7L-1F11A3D111 248 0-1,7 от -40°С до +121°С 0,06 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7L-1F11A3E111 248 0-3,4 от -40°С до +121°С 0,06 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7L-1F11A3F111 248 0-5,2 от -40°С до +121°С 0,06 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7L-1F11A3H111 248 0-8,6 от -40°С до +121°С 0,06 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
PR7L-1F11A3I111 248 0-17 от -40°С до +121°С 0,06 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
Серия PR-7ULF Ультрачувствительный регулятор давления



Загрузить документацию

Регуляторы давления серии pr7ulf.pdf


Общая информация:

Регуляторы давления серии PR7
ULF предназначены для обеспечения ультра точного контроля низких выходных давлений. Объединяют в себе мембрану с увеличенной поверхностью серии PR7 и седло для супер низких расходов.

Особенности и преимущества:

  • Для газовых систем
  • Электрополировка внутренних поверхностей и мембраны
  • 20-микронный фильтр на входе
  • Рабочие температуры до +49°С
  • Давление на входе до 17 бар
  • Регулируемое давление на выходе в диапазонах  0-0.4, 0-1.7, 0-3.4, 0-6.9 бар
  • Коэффициент Cv = 0.004

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 1/8” FNPT или 1/4” FNPT
  • Исполнение корпуса из латуни
  • Клапан сброса давления
  • Комплектация манометрами
  • Крепление на панели
  • Защита от несанкционированного доступа
  • Выбор типа рукоятки

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR7U-1F010114B 17 0-0,4 от -40°С до +49°С 0,004 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
PR7U-1F010114D 17 0-1,7 от -40°С до +49°С 0,004 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
PR7U-1F010114E 17 0-3,4 от -40°С до +49°С 0,004 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
PR7U-1F010114G 17 0-6,9 от -40°С до +49°С 0,004 нерж.сталь 316 1/8" FNPT (4 порта: вход, выход, манометры)
Серия PR-9 Регулятор давления для высокотемпературных применений



Загрузить документацию

Регуляторы давления серии pr9.pdf


Общая информация:

Серия
PR9 регуляторов давления создана для контроля давлений газов и жидкостей в широком диапазоне температур от -200°С до 538°С. Все части регуляторов, как в контакте со средой, так и вне ее, выполняются из металла, что гарантирует надежность эксплуатации серии при сверхвысоких и сверхнизких температурах внешних и рабочих сред. Так же серия применима в тех случаях, когда характер среды не допускает использование уплотнений из эластомеров. Однако уплотнение «метал по металлу» не гарантирует высокой герметичности, поэтому в случае необходимости полного перекрытия потока, потребуется выше по потоку дополнительно устанавливать высокотемпературный запорный клапан.

Особенности и преимущества:

  • Рабочие температуры от -200°С до +343°С (сталь 316L) или +538°С (сталь 347)
  • Полнометаллическое исполнение, без эластомеров
  • Уплотнение «метал по металлу»
  • Для газовых и жидкостных систем
  • Давление на входе до 207 бар при +343°С или 103 бар при +538°С
  • Регулируемое давление на выходе в диапазонах  0-1.7, 0-3.4, 0-6.9, 0-17 бар
  • Коэффициент Cv = 0.06 (станд.)
  • Присоединительные размеры 1/4" FNPT

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 3/8” FNPT, патрубки под приварку
  • Крепление на панели (размер отверстия 1 3/8”)
  • Коэффициент Cv = 0.2

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR9-1F11M3C1G1 206 0-0,69 от -200°С до +343°С 0,06 нерж.сталь 316L 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-1F11M3D1G1 206 0-1,7 от -200°С до +343°С 0,06 нерж.сталь 316L 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-1F11M3E1G1 206 0-3,4 от -200°С до +343°С 0,06 нерж.сталь 316L 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-1F11M3G1G1 206 0-6,9 от -200°С до +343°С 0,06 нерж.сталь 316L 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-1F11M3I1G1 206 0-17 от -200°С до +343°С 0,06 нерж.сталь 316L 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-9F11M3C1G1 103 0-0,69 от -200°С до +538°С 0,06 нерж.сталь 347 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-9F11M3D1G1 103 0-1,7 от -200°С до +538°С 0,06 нерж.сталь 347 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-9F11M3E1G1 103 0-3,4 от -200°С до +538°С 0,06 нерж.сталь 347 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-9F11M3G1G1 103 0-6,9 от -200°С до +538°С 0,06 нерж.сталь 347 1/4" FNPT (4 порта: вход, выход, манометры)
PR9-9F11M3I1G1 103 0-17 от -200°С до +538°С 0,06 нерж.сталь 347 1/4" FNPT (4 порта: вход, выход, манометры)
Серия PR-11 Высокоточный регулятор давления из анодированного алюминия



Загрузить документацию

Регуляторы давления серии pr11.pdf


Общая информация:

Данная серия высокоточных регуляторов давления разработана для обеспечения максимальной гибкости при применении для конечного пользователя. П
роектный инженер сможет выбрать оптимальные рабочие параметры для конкретной системы. Регуляторы данной серии обеспечивают превосходную стабильность давления и потока, в максимальной степени проявляющиеся при температурных изменениях окружающей среды. Без скромности можно заметить, что серия разработана высокопрофессиональными специалистами с большим опытом в своей отрасли.

Особенности и преимущества:

  • Высокоточное регулирование давления на уровне первой ступени
  • Высокая герметичность при закрытии
  • 20-микронный фильтр на входе
  • Для газовых и жидкостных систем
  • Рабочие температуры от -35°С до +107°С
  • Давление на входе до 248 бар
  • Регулируемое давление на выходе в диапазонах  0-0.69, 0-1.7, 0-3.4, 0-6.9, 0-17 бар
  • Коэффициент Cv = 0.06 (станд.)

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Выбор уплотнительных материалов
  • Присоединительные размеры 1/8” FNPT или 1/4” FNPT
  • Коэффициенты Cv = 0.025, 0.2
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия ½” или 1 3/8”)

Производитель: GoRegulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
PR11-3F0A3C111 248 0-0,69 от -35°С до +66°С 0,06 алюминий 1/8" FNPT (4 порта: вход, выход, манометры)
PR11-3F0A3D111 248 0-1,7 от -35°С до +66°С 0,06 алюминий 1/8" FNPT (4 порта: вход, выход, манометры)
PR11-3F0A3E111 248 0-3,4 от -35°С до +66°С 0,06 алюминий 1/8" FNPT (4 порта: вход, выход, манометры)
PR11-3F0A3G111 248 0-6,9 от -35°С до +66°С 0,06 алюминий 1/8" FNPT (4 порта: вход, выход, манометры)
PR11-3F0A3I111 248 0-17 от -35°С до +66°С 0,06 алюминий 1/8" FNPT (4 порта: вход, выход, манометры)
Серия SPR Субатмосферный регулятор давления



Загрузить документацию

Регуляторы давления серии spr.pdf


Общая информация:

Серия регуляторов давления
SPR разработана для применения в субатмосферных процессах. Мембрана большого диаметра обеспечивает оптимальную чувствительность для контроля субатмосферных и положительных давлений. Стандартные характеристики регуляторов позволяют использовать их в работах с коррозионными средами, опционные функции делают серию применимой, в том числе, для полупроводниковых и аналитических процессов.

Особенности и преимущества:

  • Контроль положительных и субатмосферных давлений
  • 20-микронный фильтр на входе
  • Стальной корпус, электрополировка внутренних поверхностей
  • Стальная мембрана большого диаметра с тефлоновым покрытием для оптимального контроля давления
  • Давление на входе до 10 бар
  • Регулируемое давление на выходе в диапазоне 0.07-2.1 бар
  • Высокая герметичность при закрытии
  • Коэффициенты Cv = 0.2, 0.025
  • Рабочие температуры от -40°С до +121°С

Опции (при выборе обращайтесь к нашим специалистам):

  • Различные конфигурации присоединительных портов
  • Присоединительные размеры 1/4” FNPT, 3/8” FNPT, патрубки под приварку
  • Возможность исполнения из латуни, монеля и хастеллоя
  • Выбор материалов уплотнений
  • Клапан сброса давления
  • Комплектация манометрами, предохранительным клапаном
  • Крепление на панели (размер отверстия 1 3/8”)
  • Защита от несанкционированного доступа
  • Варианты исполнения рукоятки

Производитель: Go Regulator Inc., США


Наименование Давление на входе, бар Диапазон давлений на выходе, бар Диапазон рабочих температур, С Коэффициент пропускной способности, Cv Материал Присоединительные размеры
SPR-1F11D5A111 10 0,07-2,07 абс.шк. от -40°С до +121°С 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
SPR-1F11A5A111 10 0,07-2,07 абс.шк. от -40°С до +66°С 0,2 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
SPR-1F11ACA111 10 0,07-2,07 абс.шк. от -40°С до +66°С 0,025 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
SPR-1F11DCA111 10 0,07-2,07 абс.шк. от -40°С до +121°С 0,025 нерж.сталь 316 1/4" FNPT (4 порта: вход, выход, манометры)
